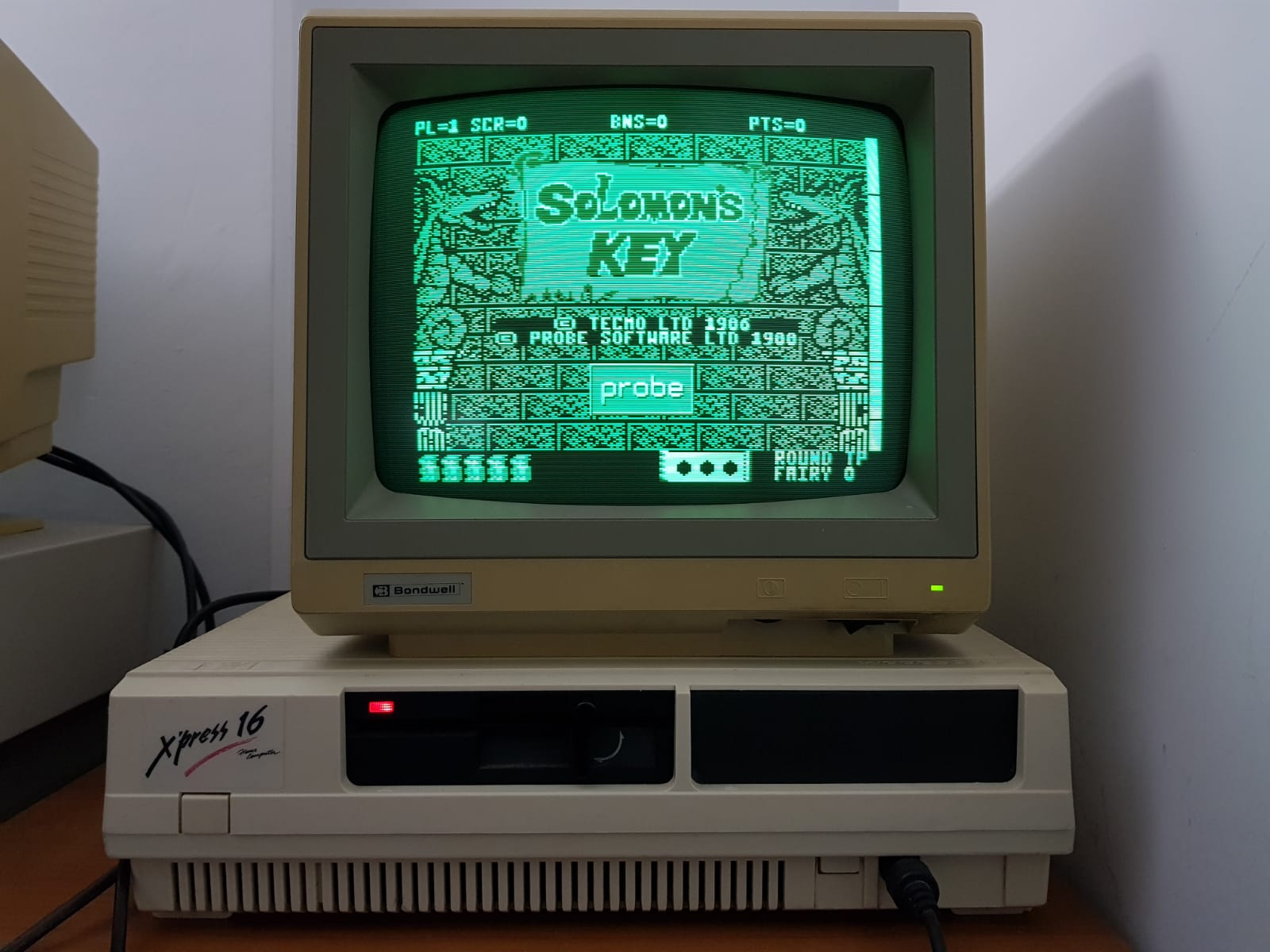

En Febrero del 87 se presenta el nuevo Spectravideo 838 X'press 16 y en Diciembre del mismo año se pone a la venta. La versión inicial sale a la venta por 109.500 pts. Un PC con procesador intel 8088 y con una tarjeta de ampliación SVI 811 se combierte en un MSX2. Es el primer ordenador PC que incorpora dos interfaces graficos. El adaptador de graficos color compatible PC y el MVDP (procesador de video del MSX2). Arquitectura de 16 bits. Dispone de Salida de monitor RGB analógica, RGB digital y Video Compuesto. La segunda version incluye monitor monocromo RGB de fosforo verde y cuesta 133.500 Ptas. La tercera version tiene un coste de 160.500 Ptas e incluye monitor color. Al comprarlo en España se entrega con:
Microprocesador Intel 8088 a 4,77 Mhz (iP8088).
256 Kbytes de memoria RAM, chips soldados en placa. (8705 - MT1259-15).
Memoria de video 16 Kbytes para graficos CGA estandar PC (color / blanco y negro) (V6355 YAMAHA 3803B 630174B).
Memoria de video 128k para graficos de alta resolución MVDP.
Memoria BIOS 16 Kbytes Version 2.1 (Rev. 2764) (8.192 Bytes)
1 Slot de expansion ISA 8 bits.
Boton de Reset por la parte delantera
Puerto serie DB9 macho en la parte trasera (9 pines) para raton.
Puerto paralelo centronics DB25 pin hembra en la parte trasera
Conector de teclado DIM (5 pines) por la parte delantera
Puerto de joystick 15 pines hembra en la parte trasera derecha
1 Salida para monitor: RGB (analogica y digital) y video compuesto.
1 Fuente de alimentacion de 65 W.
Puerto de video RGB (conector 15 pines macho).
Puerto de video compuesto RCA hembra (Grafico YAMAHA V9938).
Puerto de sonido analogico RCA hembra Audio chip (AY-3-8910).
Dispone de dos interfaces gráficos:
- Adaptador de gráficos en color compatible CGA.
- Procesador de video MSX2 (MVDP).
El MVDP ofrece una paleta de 256 colores para una resolución de 256x212 pixeles y de 16 colores para 512x212 pixeles. Aporta una amplia variedad de efectos especiales: Desplazamiento de pantalla, barrido horizontal y vertical, y la posibilidad de generar y manipular sprites multicolores. Este procesador opera paralelamente a un adaptador de graficos en color compatible con el modo CGA estandar de IBM PC. Ambos interfaces graficos pueden ser usados a la misma vez, de tal forma que el MVDP puede mezclar o superponer dos imagenes, una de ellas generada por el MVDP y otra a traves del adaptador CGA, obteniendo en conjunto espectaculares imagenes compuestas. La imagen de MVDP constituye el fondo, mientras que la imagen generada con CGA el primer plano. Puede trabajar con monitores RGB o de video compuesto. A través del adaptador RF (opcional), puede conectarse a un receptor de TV.
Monitor de 12" fabricado por Samsung SM-12SS31A6 con el logotipo de SVI.
Teclado de tipo QWERTY con 83 teclas.
Incluye una unidad para discos flexibles de 5 y 1/4" y 360 Kbytes de doble cara, doble densidad. Dispone de hueco para una segunda disquetera y aunque hay hueco no es posible conectar discos duros internos. Se pueden conectar externos siempre y cuando dispongan de su propia fuente de alimentacion y controladora.
- 1 Disco de 360kb 2S2D con Microsoft MsDos 2.11 (versión especial) y GwBasic Enharced 3.2 (versión especial).
- 1 Disco de 360kb 2S2D con una demostración de lo que es capaz de realizar (Sonido y graficos superpuestos de Pc y MSX).
- 3 libros en ingles. Manual de usuario / MsDos 2.11 / GwBasic Enharced 3.2
- 3 libros en castellano. (Los mismos libros traducidos al castellano).
- 1 juego de TELARIUM, Amazonas/Perry Mason (En castellano).
- 1 Joystick QuickShot X.
- 4 Folios tamaño A3 con esquemas electricos de placa base.
SVI España S.A.
Avda. de la Constitución, 260
Torrejón de Ardoz (Madrid)

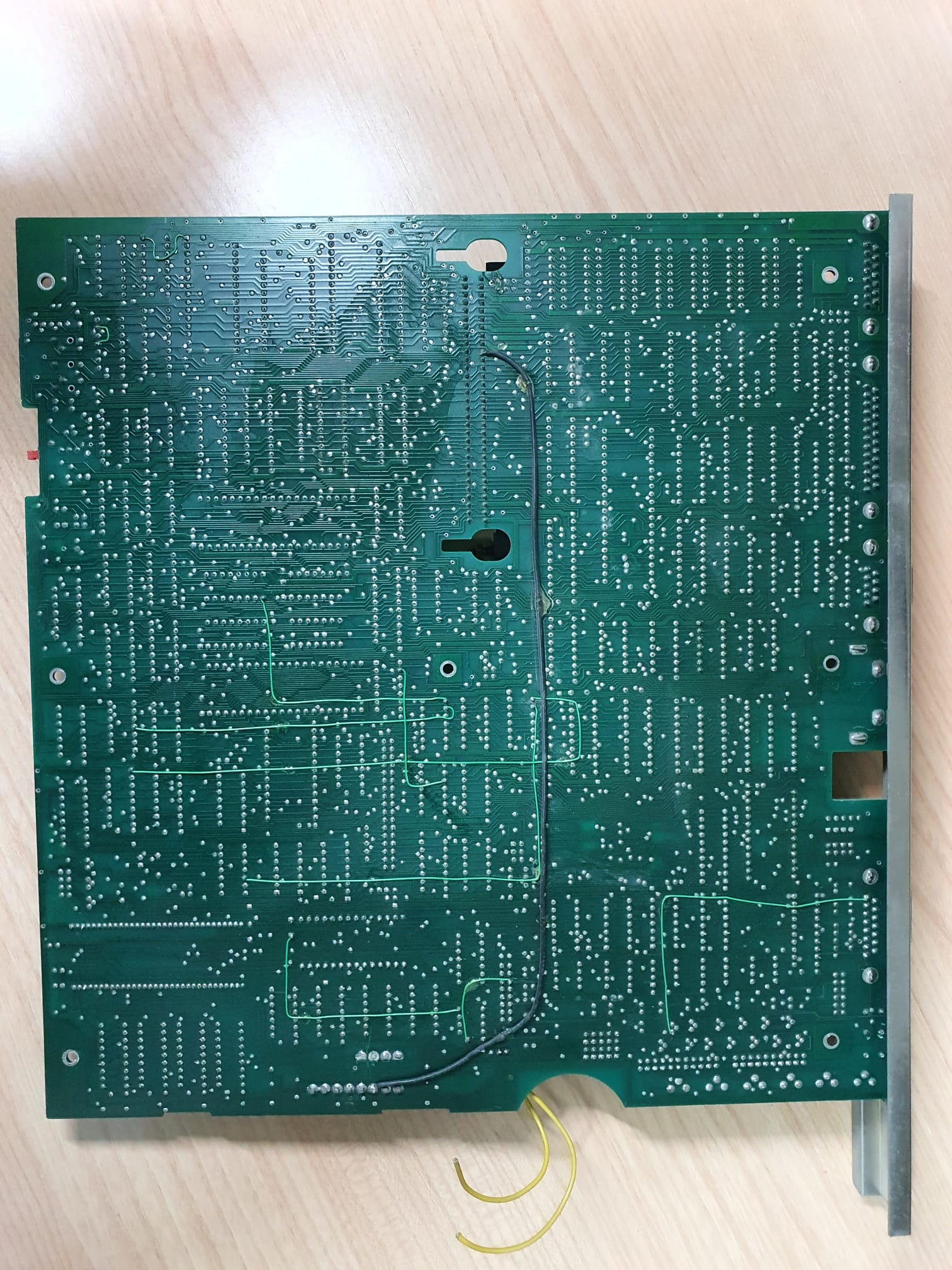

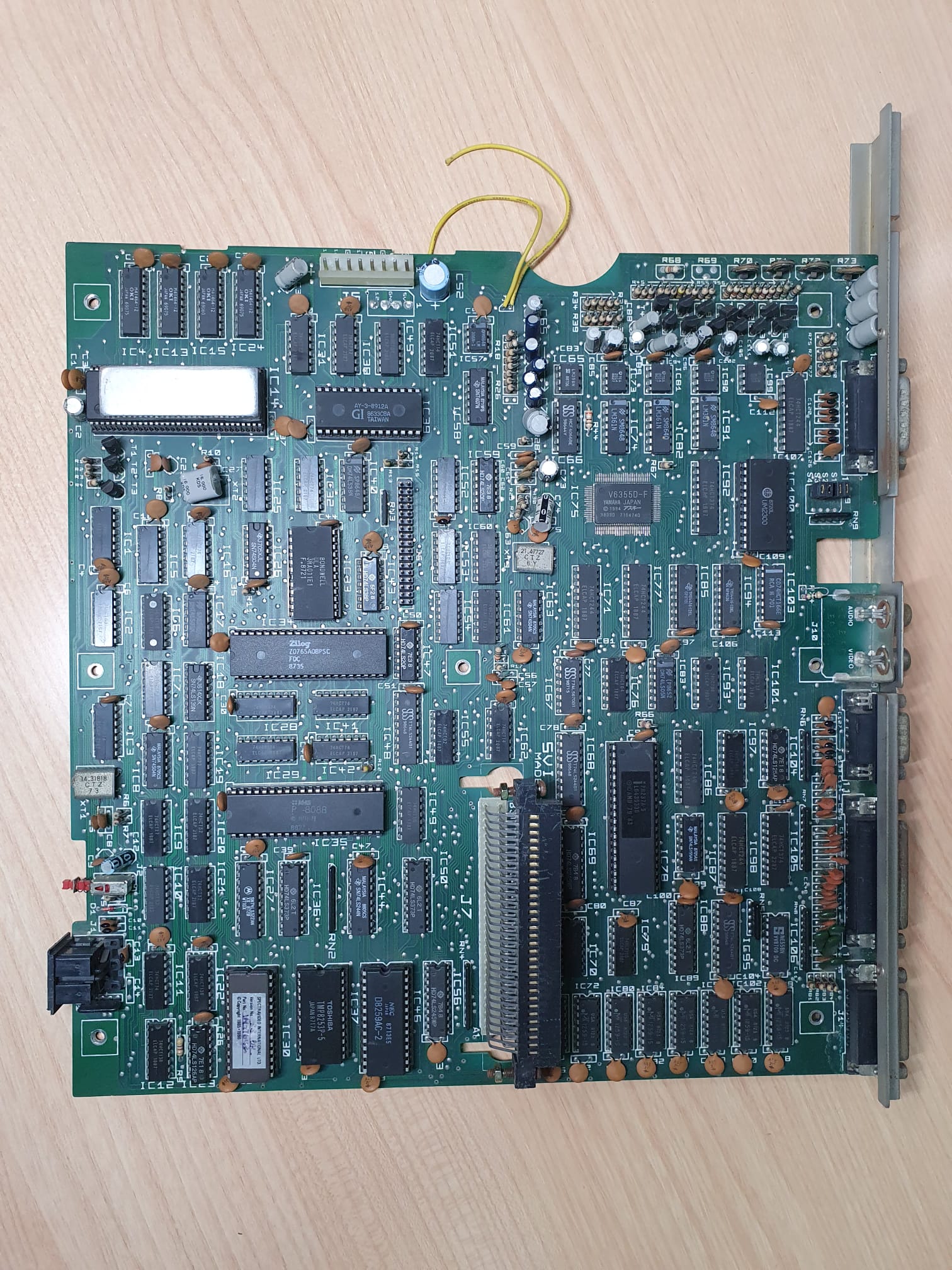

Placa base de 29cm x 29cm. Tiene un consumo de 22w. Arquitectura 16 bits. Soldados en placa hay 256 Kbytes de memoria RAM. Un procesador intel 8088 a 4,77 Mhz. (El procesador del MSX2 no va incorporado en esta placa base. Hay que instalar la tarjeta de ampliacion SVI 811. Una tarjeta grafica CGA (Yamaha V9938) con 16 Kbytes y la grafica MVDP de MSX2 con 128 Kbytes. El sonido standar de PC y el de MSX2 (Yamaha AY-3-8910). Un altavoz interno de 8 omnios y 0,25W. Un solo slot de expansión ISA de 8 bits. Se puede conectar cualquier tarjeta isa 8 bits que no tenga un consumo superior a 8 Watios. Está diseñado para instalar una de las dos tarjetas SVI-811 ó SVI-812 aunque se puede usar cualquier otra tarjeta compatible con IBM PC.

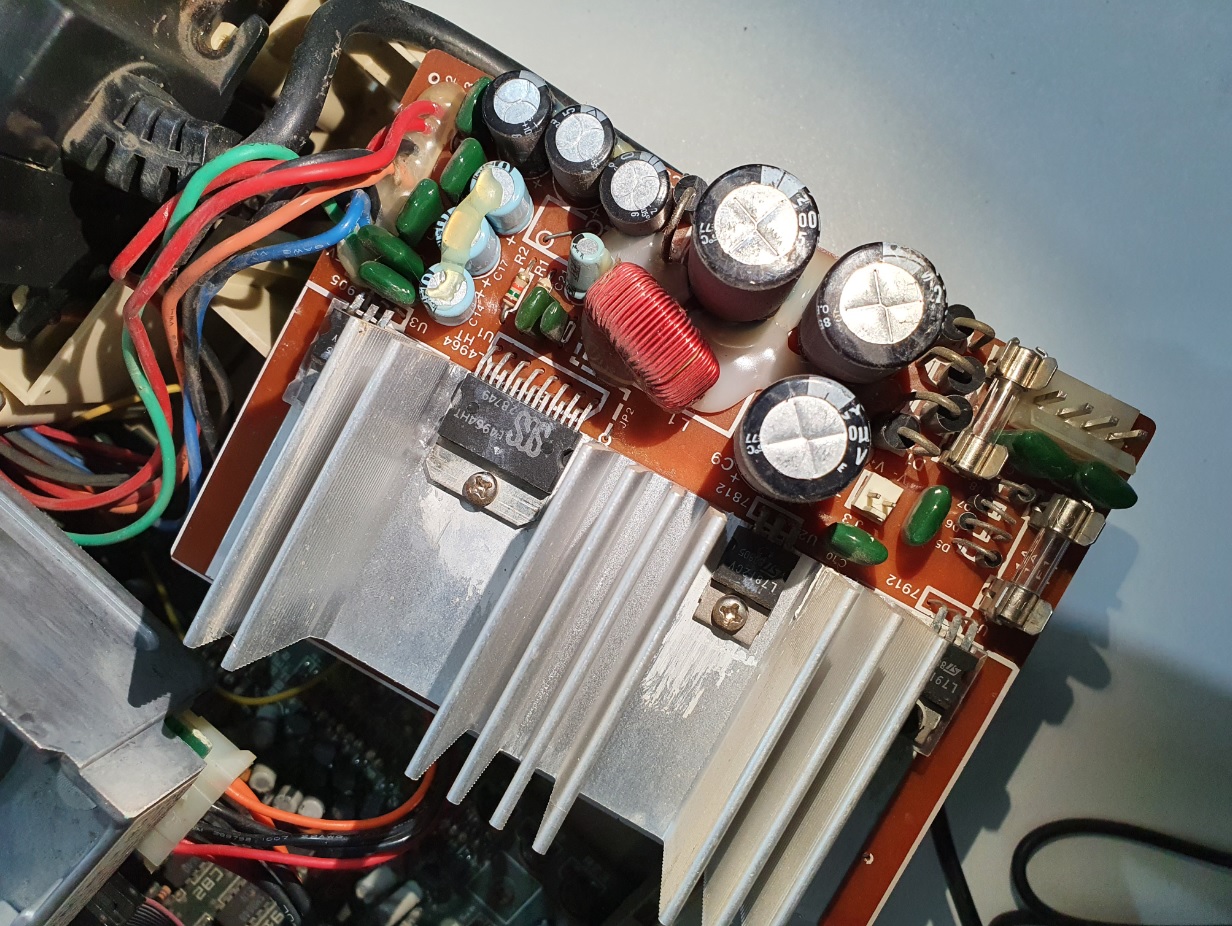

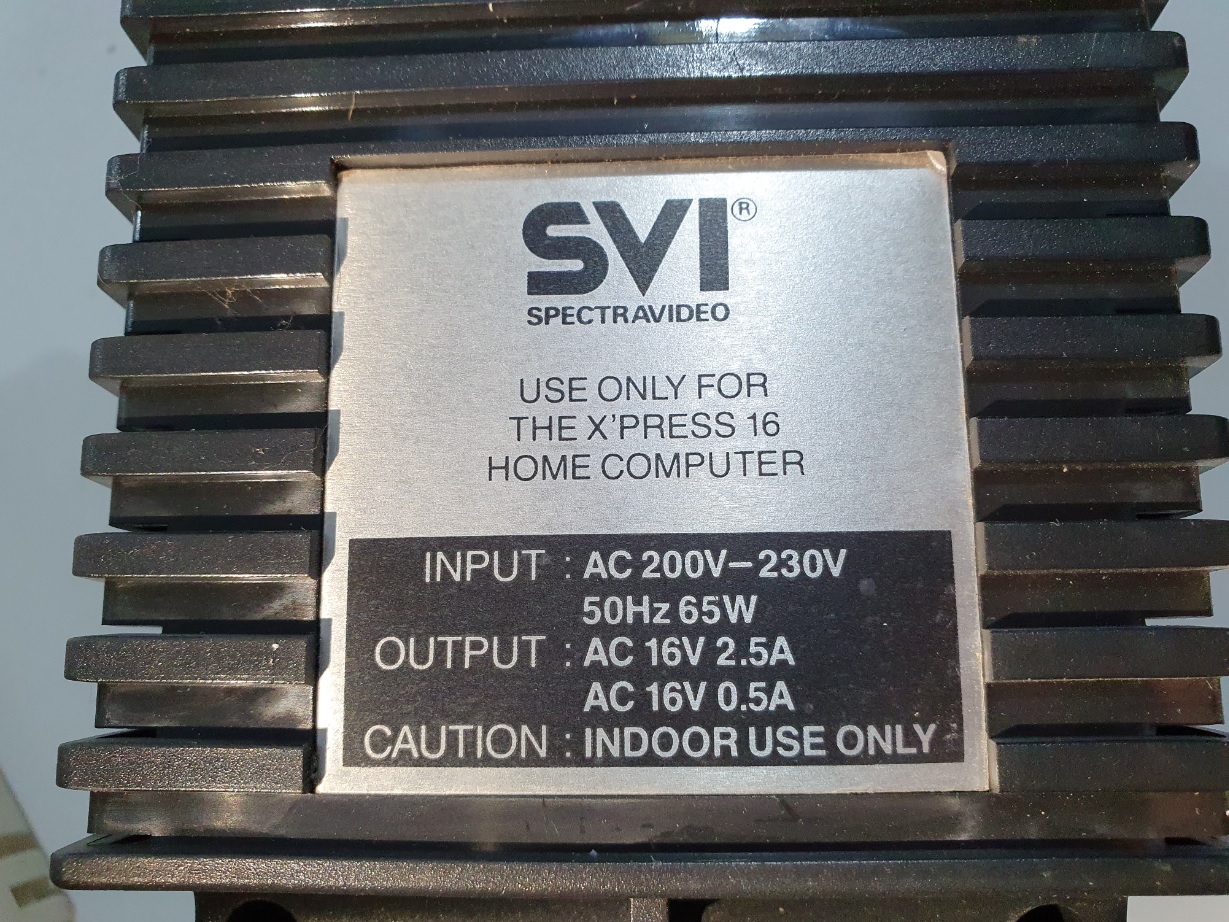

Transformador y fuente de alimentacion original de xpress16. Aunque en la etiqueta dice que solo es para el modelo Xpress16, vale para los modelos 808,828,xpres 16P, xxxxxx.

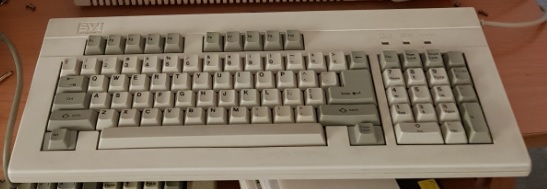

Teclado version española (QWERTY), de membrana, blanco y 83 teclas. Spectravideo cambió las teclas de Funcion F1-F10 del lado izquierdo al lado superior (Como en la actualidad).También existe la version AZERTY. Conector DIN de 5 pines macho (estandar pc XT). Es compatible con cualquier PC y cualquier teclado de PC XT funciona tambien en el SVI 838, 828 y 808.
Descripcion del monitor monocromo verde xxxxxxxxxxxxxx, el fabricante es Samsung, de 13", voltajes en la etiqueta trasera, datos etiquta trasera, y conectores, en la parte frotal tiene una pegatina con el logotipo de SVI,bondwell, y alguna otra marca mas.-- ------- --------------.

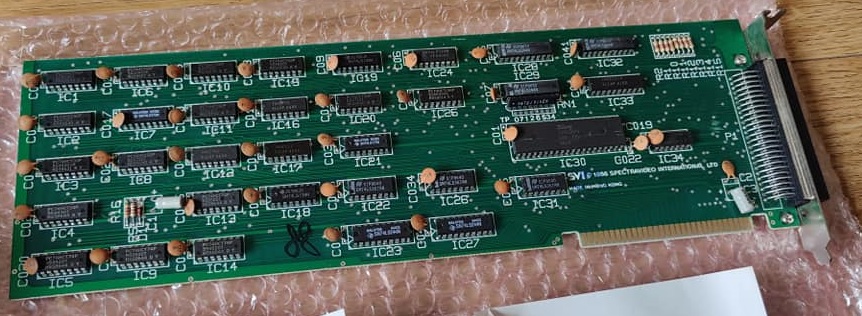

Tarjeta SVI-811. Es una tarjeta con conector ISA 8 bits y combierte el PC en MSX2. Se conecta por el lateral derecho de la CPU un dispositivo donde se insertan los cartuchos de MSX. Esta tarjeta es la que contiene el procesador Z80 Zilog de msx2. Con esta tarjeta se puede hacer llamada a SCREEN 6, 7 y 8.
Esta tarjeta se vendía en 1987 en 10.600 ptas (En el precio no estaba incluido el IVA).

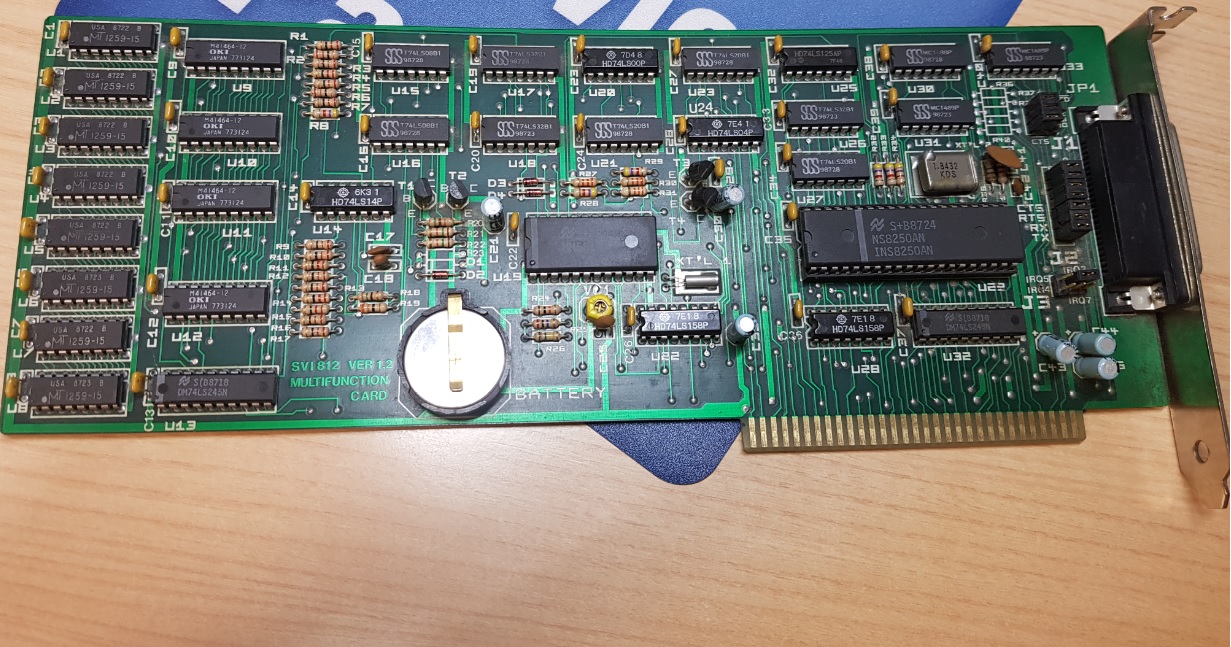

Tarjeta SVI-812. Esta tarjeta (isa 8 bits) de ampliacion llamada SVI-812 tiene una pila de boton (BR2025) de 3V., una ampliacion de memoria y un puerto centronics paralelo. La pila es para mantener fecha y hora mientras al equipo no le entra corriente. En los ordenadores actuales es normal que se mantengan estos datos pero en los años 80 los ordenadores y consolas no lo hacian, debiendo volver a meterlos cada vez que lo encendias. Sin esta tarjeta el funcionamiento es el mismo, nada mas que la fecha con la que parte el reloj interno es el 01-01-1980. La ampliacion de memoria es de 384kb, lo que sumadas a las 256kb de la placa base suman 640kb de memoria convencional. Se instala en el unico slot isa 8 bits de que dispone la placa base. Esta tarjeta se vendía en 1987 en 21.500 Ptas (En el precio no estaba incluido el IVA).
Este adaptador se conecta externamente en la parte posterior izquierda de la cpu. No necesita alimentacion. Esta adaptador se vendía en 1987 en 3.500 Ptas (En el precio no estaba incluido el IVA). Hay otros complementos que se le pueden adaptar al SVI 838, tales como un ventilador para refrigeración interna del equipo pero en 1987 aun no estaba comercializandose.

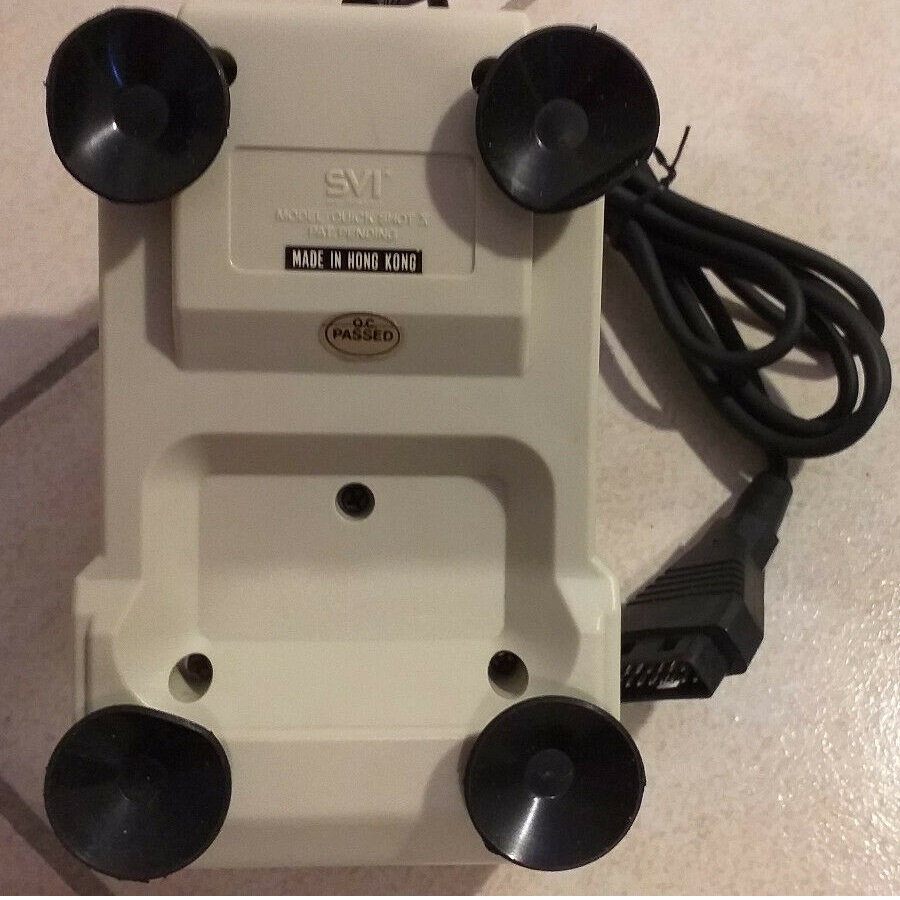

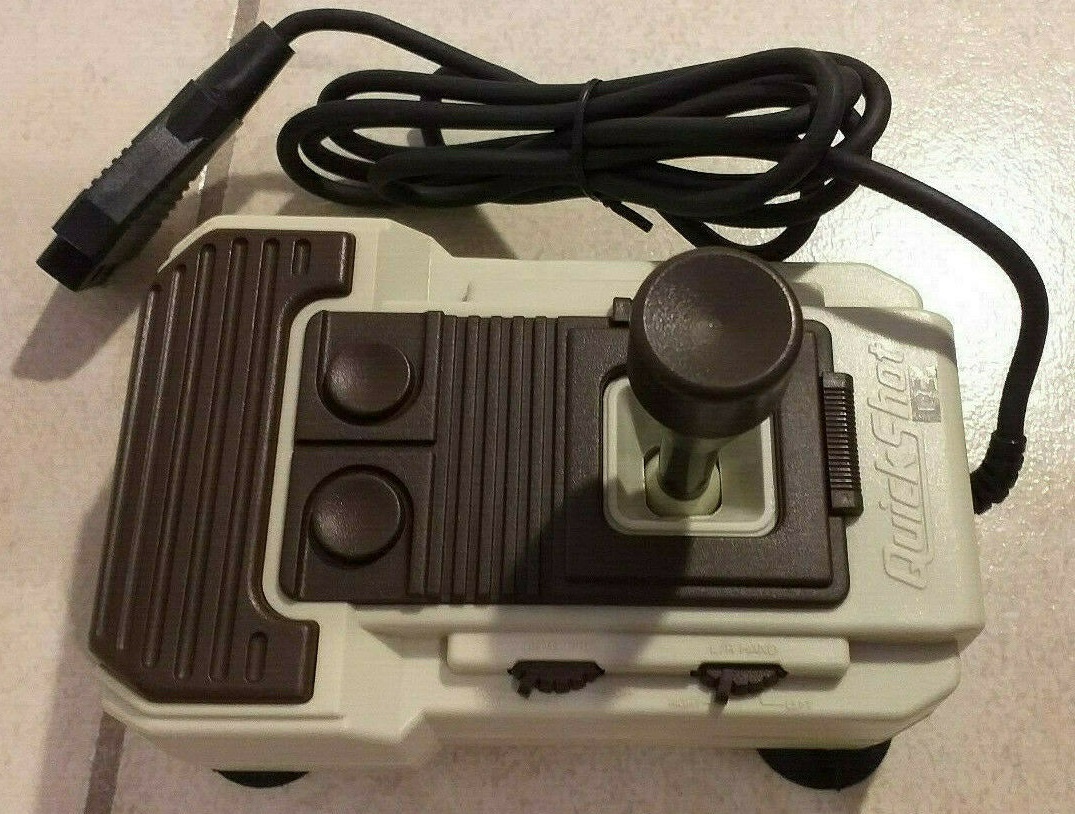

Joystick analogico con 2 botones mecanicos, este dispositivo fabricado por SVI se puede usar tanto por diestros como por zurdos ya que se puede invertir la orientacion con un boton, y se puede cambiar tambien el modo disparo. Tiene un conector estandar PC de 15 pines macho. Se adhiere a la mesa con 4 ventosas. Tambien se pueden ajustar/calibrar (con los potenciometros) que tiene a los lados de la palanca. El joystick es compatible con cualquier pc.
Segunda disquetera de 5,25" / 360kb
Controladora de disco duro isa 8 bit y un disco duro (Con alimentacion externa)
SVI-811 Adaptador para cartuchos de juegos de MSX1, (no MSX2), compatible con la mayoria de los juegos. A este adaptador se le pueden conectar hasta 2 joystick de MSX. El puerto analogico de joystick de PC no funciona.
SVI-812 Tarjeta isa 8 bit Multifuncional, tiene 384kB de memoria RAM, un puerto RS232C y un reloj para mantener la fecha y hora. La pila es BR2025 de 3V.
SVI-813 Ventilador externo, que se acopla en la parte trasera, fuera de la carcasa, y refrigera el disipador de aluminio de la fuente de alimentación.
SVI-814 Adaptador RF PAL, permite la conexión a un televisor en color o un monitor en color compuesto.
SVI-815 Cable de monitor, de D15 a 21 pines para conectar a un monitor RGB.
SVI-816 Cable de monitor, de D15 a 8 pines para conectar a un monitor RGB digital / analógico.
